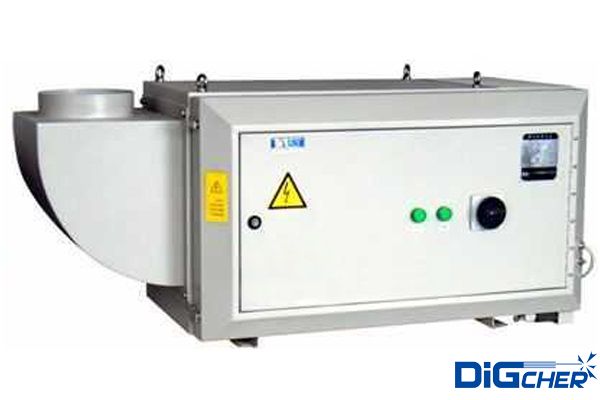

FM-1B4/2400E 立式加工中心油霧過濾器

一、產品概述

FM-1B4/2400E 立式加工中心油霧過濾器主要是采用高壓靜電將氣體中的油煙分離出來；工作時含塵氣體從凈化器的入風口進入，通過一個足以使氣體電離的靜電場，產生大量的正負離子和電子并使粉塵荷電，荷電粉塵在電場力作用下向集塵極運動并在集塵板上沉積，從而達到粉塵和氣體分離的目的。

二、產品性能

FM-1B4/2400E 立式加工中心油霧過濾器主要是針對大型的立式加工中心而量身定做的油煙凈化器，由于立式加工中心吃刀量大，轉速高，因此產生的油煙較多。本產品設計有二層進化設備，采用兩個風機分別對每層進行凈化，這樣使風量提高了一倍，增加了過濾面積，從而提高了凈化效率。

三、產品優點

1、放電場采用合理寬間距及極板特別配置，使得電場場強、板電流分布更加均勻，驅進速度可提高1.3倍，使捕集粉塵比電阻范圍大大增加；

2、需要凈化的氣體中如果含有害成分，可選用活性炭過濾器，對有害氣體進行吸附；

3、體輕，占地面積小，安裝、移裝以及維修方便。

四、產品選型

排氣量=機床罩殼內的空氣容積m³×360
假設機床內部空氣容積為1m³，那么為了達到較好的抽吸效果，則需要使用每分鐘排氣量6m³的收集器，乘以每小時60分鐘，即可得到每小時所需排氣量360立方米。

全封閉機床：Q(m³/min)=(W×D×H)α
▲Q：對應風量；
▲W×D×H：加工腔體體積(m³)；
▲α：加工腔體每分鐘的換氣量(經驗定數)。

經驗定數α：
▼加工時間一個小時以上的，α=5；
▼加工時間2~3分鐘的，α=8；
▼加工時間2分鐘以內的，α=10

五、應用范圍

FM-1B4/2400E 立式加工中心油霧過濾器主要用于機械加工行業：如普通車、銑床、數控車床、數控加工中心、數控滾齒機和數控插齒機等設備的油霧凈化收集。

六、技術參數


基本參數
型號	FM-1B4/2400E
訂貨編號
電源(V/Hz)	220/50
功率(Kw)	750
風量(m³/h)	2400
壓力	520
電機轉速(r/min)	1450
進風口(φ)	200
最高吸入空氣溫度	50°
凈化效率	99.9%
外形尺寸L*W*H	1420×622×960mm
重量	320
材質	碳鋼
運轉時間	連續運行
保證	12個月
